警用指紋背夾、指紋采集 YJ100 010-51652021

商品詳情

產品介紹

產品說明

一、產品圖片

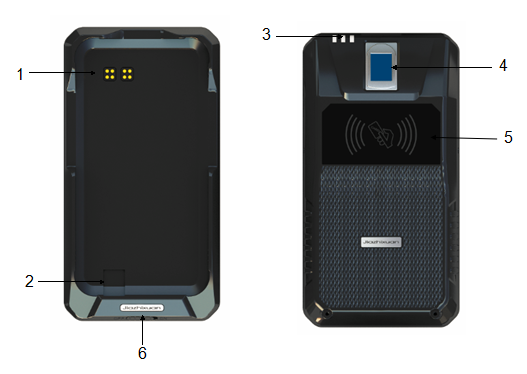

(1)產品正面及背面圖片

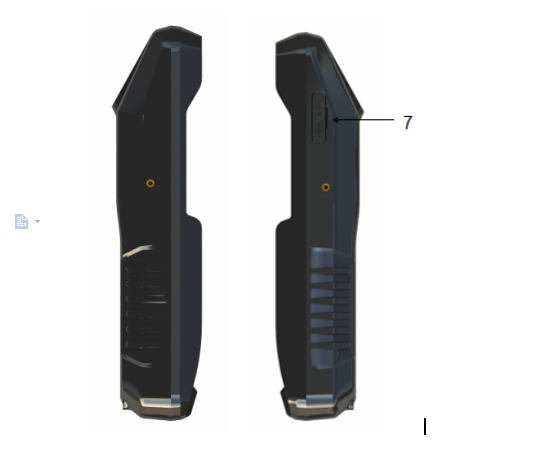

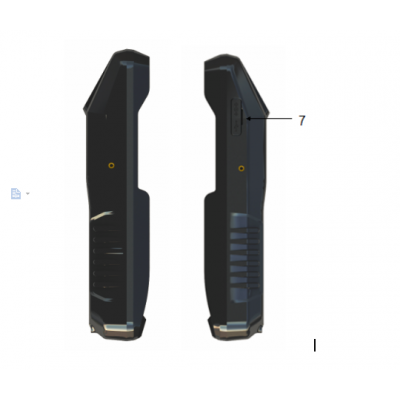

（2）產品側面圖片

2、各組成部分說明

編號	名稱	功能
1	頂針觸點	用于和手機上的頂針接觸通信
2	凹槽	用于手機揚聲器出聲
3	指示燈	左1為工作指示燈（綠色），左2位充電指示燈（充電中亮紅色，充滿后亮綠色），左3為電量告警指示（紅色）
4	指紋采集區	將手指置于該區域采集指紋
5	身份證讀卡區	將身份證放置在采集區，讀取身份證
6	背夾工作開關	用于控制背夾工作的開啟及關閉
7	Micro usb	用于設備充電的接口

二、快速入門操作

１、充電操作

電源適配器為USB口適配器，將USB線接入適配器的USB接口，另一頭插入設備的Micro-USB接口，將電源適配器接上電源開始充電。

２、開/關機操作

關機情況下，撥動設備開關至ON，設備上的工作指示燈亮起表示開機。開機情況下，撥動設備開關至OFF，產品進入關閉模式。

三、主要技術指標

硬件參數
項目		詳細說明
材料		ABS+PC
按鍵		電源撥動開關
指紋	傳感器	電容式
	有效面積	10.64mm×14mm
	分辨率	500dpi
電源	電池	3000mAh高性能鋰聚合物電池
電源	交流電源	DC 5V/1.5A USB cable
附件		電源適配器
附件		USB線
整機重量
尺寸
使用環境		工作溫度：-10℃～55℃
使用環境		相對濕度≤90%
存儲運輸溫度		-40～60℃
電磁兼容		★ 靜電放電抗擾度符合GB 17626.2表1規定的接觸放電3級條件
電磁兼容		★ 輻射抗擾度符合GB 17626.3表1規定的2級條件
射頻部分技術規格		★ 天線諧振頻率：13.56MHz
		★ 天線能量輸出：
		天線表面磁場強度（Hmax）≤7.5A/m（rms）
		天線表面法線方向3cm處電磁場強度（Hmin）≥1.5A/m（rms）
		★ 機具調制輸出：
		比特率：106Kbit/s（fc/128）
		調制方式：ASK調制
		調制系數：8％～14％
		編碼方式：NRZ-L
		★ 副載波調制輸入：
		副載波頻率（fs）：847kHz
		副載波調制方式：BPSK
